ZHA/B精小型气动薄膜执行机构

ZHA/B精小型气动薄膜执行机构详细介绍 订购该产品

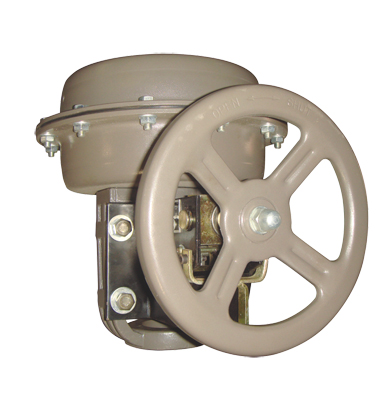

ZHA/B型多弹簧气动薄膜执行机构是针对老式的ZMA/B型单弹簧气动薄膜执行机构存在的尺寸大、笨重、深波纹膜片不可靠等问题设计开发的新型气动薄膜执行机构,其膜盖盘、限制件等零件均采用钢板冲压成型。膜片形状较复杂,采用特殊的压制工艺,使爆破强度达22kg/cm2以上。多弹簧形式改善了弹簧制造的工艺性,有利于不同弹簧范围的组配。可调零功能则提高了线性精度。表面处理采用环氧静电粉未喷涂,具有较高牢度和耐腐蚀性。具有受力均匀、稳定性好、尺寸小,重量轻等优点。
可配带气动、电一气阀门定位器和空气过滤器等附件。还可配装ZPXS、ZDXS型轻小侧装、顶装手操机构。
■ 作用型式

ZHA型:正作用,当信号压力增加时,阀杆部件向下移;
ZHB型:反作用,当信号压力增加时,阀杆部件向上移。

■ 主要技术参数

型号

ZHA/B-11

ZHA/B-22

ZHA/B-23

ZHA/B-34

ZHA/B-45

ZHA/B-56

行程(mm)

10

10、16

16、25

40

40、60

100

有效面积(cm)

200

350

350

560

960

1600

D1(mm)

32

60

60

80

95

100

D2(mm)

/

80

80

105

122

130

n-d

/

2-Φ10

2-Φ10

4 -Φ12

4 -Φ14

4 -Φ18

M

M8

M8

M8

M12×1.25

M16×1.5

M20×1.5

S(ZHA/ZHB)mm

80/70

100/84

100/75

154/114

180/115

260/160

气源接口尺寸

M10×1

M12×1.25

M16×1.5

气源压力

0.14、0.25MPa

环境温度

-30~60oC

弹簧范围

0.02~0.10、0.04~0.10、0.08~0.24MPa

■ 性能指标

项目

带定位器

不带定位器

基本误差%

≤±1

≤±4(输出行程的百分数表示)

回差%

≤1

≤2.5(输出行程的百分数表示)

死差%

≤0.8

≤2.5(输出压力范围的百分数表示)

额定行程偏差%



±2.5

始终点偏差%

±0.1

±2.5

零位迁移量%

±20

薄膜耐压强度MPa

20~24

工作寿命

不少于30万次

■ 主要零部件材料

零件名称

材料

零件名称

材料

上、下膜盖

钢板

支架

HT200,ZMXA/B-6O ZG250-450

波纹膜片

丁晴胶夹尼龙

轴用密封圈

聚氨酯(用于反作用)

平衡弹簧

60Si2MnA

推杆

2Cr13

■ 外形尺寸及重量


型号

ZHA/B-11

ZHA/B-22

ZHA/B-23

ZHA/B-34

ZHA/B-45

ZHA/B-56

H(mm)

220

270

300

375

490

720

D(mm)

236

285

285

360

470

620

重量(Kg)

10

12

16

22

52

125
