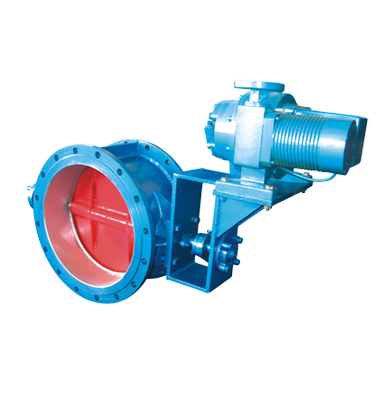

ZDJW电动调节蝶阀
 |
| |
|
| ZDJW电动调节蝶阀详细介绍 |
订购该产品 |
ZDJW电动调节蝶阀由SKJ/361R/PSQ等角行程电动执行器和低负载通风蝶阀调节机构组成。电动低负载调节蝶阀阀体采用钢板焊接而成，电动低负载调节蝶阀按阀体结构分为开放型和后座型两种型式。开放型为无阀座结构，因此泄漏量大，后座型是在开放型结构的基础上增加了阀座，因而其泄漏量较开放型有较大改善。电动低负载调节蝶阀主要适用于对低压介质的流量、压力控制。具有结构简单、操作方便、重量轻等，实现蝶板在开启瞬间密封面即分离，关闭接触密封即密封而且越关越紧的效果。启闭过程中，密封面之间基本没有磨擦，彻底解决了易磨损、易老化和磨擦泄漏的难题，从而可大幅度提高阀门的使用寿命。适用介质：煤气、含尘气体、烟道气体等。
结构及作用原理
由阀体部件与SKJ/361R/PSQ等电动执行机构组成。
阀体部件由阀体、阀板、轴、填料函、轴承、支座等零件组成。
电动蝶阀按作用方式可分为电开式和电关式两种。
电开式：无信号电流时，阀板处于关闭位置，随着信号电流从4—20mA (0—10mA)的增加，阀板从关闭位置逐渐转向全开位置。
电关式：无信号电流时，阀板处于全开位置，随着信号电流从4—20mA (0—10mA)的增加，阀板从全开位置逐渐转向关闭位置。
在一般情况下，用户未提出要求，本厂按电开式4—20mA (0—10mA)调整出厂。
作用原理：从操作器来的信号电流，进入电动执行机构，使其输出一个相应的转角，带动连杆、曲柄，使阀板作相应转动。由于阀板转动改变流通截面，从而实现对介质流量、压力的调节。
设计制造依据：IEC60534
设 计 标 准：GB/T12238-1989 JB/T8692-1998
法 兰 标 准：GB/T9115.1-2000
结 构 长 度：GB/T1222.1989
口 径 范 围：DN50-DN2000 |
|
|
|
