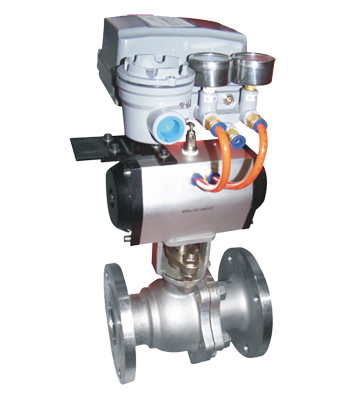

ZSHR型气动O型切断球阀

ZSHR型气动O型切断球阀详细介绍

订购该产品

ZSHR型气动O型切断球阀由气动执行机构和O形球阀组成，它可广泛应用于石油、化工、造纸、冶金、轻纺等各工业部门，实现对各种流体的流通和严密切断。气动O型球阀具有结构紧凑，动作可靠，密封性好，额定流量系数大，安装维修方便的特点，另外，介质可双向流动，其执行机构可实现断源保护和弹簧复位的功能，分单作用和双作用两种型号。

主要技术参数

主要技术参数和性能指标
公称通径（DN）	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
额定流量系数(Kv)	17	33	62	95	146	232	350	439	810	1205	1912	3014	4306	6540	8750	11800
公称压力	1.6 4.0 6.4（MPa）, ANS1150 300(Lb), J1S10 20K
作用方式	气关式气开式
供气压力(MPa)	0.4~0.7
适用温度	软密封：-40~+180℃ 硬密封：-40~+350℃
球体转角	0~90℃
流量特性	快开快关
阀体材料	A105 F304 F316 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12M02Ti CF8 CF8M CF3M
阀座材料	聚四氟乙烯（F）					对位聚苯（PPL）						不锈钢或堆焊STL
允许泄漏量	小于额定容量×10-7					小于额定容量×10-5						小于额定容量×10-4
固有可调比（R）	100：1

主要零部件

主要零件材料
零件名称	零件材料
阀体	WCB ZG1CR18Ni9Ti;ZG1CR18Ni12Mo2Ti WCB/PTFE
阀芯	1CR18Ni9T;1CR18Ni12Mo2Ti WCB/PTFE
阀轴	2Cr13
阀座	PTFE 增强PTEE
填料	PTFE
*WCB/PTEE为衬氟塑料球阀，使用温度范围：-50℃～150℃;PN1.6MPA/150LB

外形尺寸

外形尺寸
公称通径DM(mm）	ZSHR-16								ZSHR-64
	L	H1		H2	L1		L2		L	H1		H2	L1		L2
	L	单作用	双作用	H2	单作用	双作用	单作用	双作用		单作用	双作用		单作用	双作用	单作用	双作用
15	130	196	196	48	72	56	72	56	165	225	196	53	125	56	125	56
20	140	201	201	53	72	56	72	56	190	230	201	63	125	56	125	56
25	150	232	203	58	125	56	125	56	216	299	232	68	159.5	96	159.5	96
32	165	240	240	68	125	96	125	96	229	307	240	75	159.5	96	159.5	96
40	180	248	248	73	125	96	125	96	241	338	248	83	200.5	96	200.5	96
50	200	330	330	80	159.5	123.5	159.5	123.5	292	546	330	88	324	123.5	644	123.5
65	220	363	340	90	200.5	123.5	200.5	123.5	330	556	0.363	100	324	150	644	150
80	250	571	378	98	324	150	644	150	356	607	571	105	398	324	627	324
100	280	593	400	120	324	150	644	150	432	793	593	153	556	324	776	324
125	320	669	633	140	398	324	627	324	508	833	669	186	556	398	776	398
150	360	853	653	167	556	324	776	324	495	860	689	211	642	398	1016	398
200	450	913	749	210	556	398	779	398	597	1010	913	235	759	540	1294	540
250	533	970	963	335	642	540	1016	540	673	1060	963	335	759	540	1294	540
300	610	1117	1013	385	759	540	1294	540	762	1191	1020	390	856	632	1399	632
350	686	1236	1065	420	856	632	1399	632	825	-	1162	425	-	759	-	759
400	762	1286	1115	470	856	632	1399	632	902	-	1212	498	-	759	-	759
