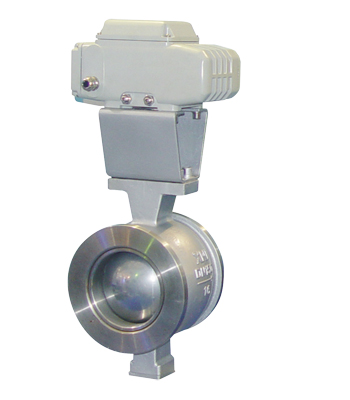

ZDRV 电动V型调节球阀是由3610R系列及3410R系列电子式电动执行器与软(硬)密封V形调节(切断)球阀组成。(3410R系列电动执行器组合为电动开关式切断球阀)。
ZDRV 电动V型调节球阀软(硬)密封V形调节(切断)球阀:其阀芯是一个句V形缺口的特殊扇体,改变V形切口面积来调节流体流量的旋转式调节阀。它特别适用于控制浆液、油品、污水和含有纤维及微小颗粒悬浮物的介质,阀关闭时,V形口与阀座有剪切作用,可将纤维状物料切断,防止卡死。密封性能优越,流通能力大,调节、切断性能好。
ZDRV 电动V型调节球阀广泛地应用于石化、冶金、电力、轻工、造纸、医药等工业部门,要求严密地生产过程控制中。
Ø 型号、规格 表1
类别 |
3610R
全电子式电动执行器 |
3410R
电动执行器 |
型号 |
软密封 |
ZDRVF-16K/64B |
ZDRVF-16K/64B |
硬密封 |
ZDRVH-16K/64B |
ZDRVH-16K/64B |
规格 |
电动:DN15-200 |
温度:软-20 ~ +180℃
硬-40 ~+450℃ | 注:DN200以上配用大力矩执行器,或进口执行器。
|
|
Ø ZDRV 电动V型调节球阀 产品技术参数及指标
ZDRV 电动V型调节球阀主要技术参数 表2
公称通径DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
阀座直径d mm |
20 |
26 |
33 |
40 |
53 |
65 |
85 |
104 |
125 |
170 |
225 |
255 |
300 |
345 |
385 |
420 |
流量系数 Kv |
22 |
36 |
58 |
82 |
145 |
220 |
355 |
580 |
915 |
1500 |
2500 |
3800 |
6000 |
7830 |
9800 |
12000 |
公称压力 MPa |
1.6 6.4 |
介质温度℃ |
软密封:-20 ~ +180℃ 硬密封: -40 ~ +450℃ |
流量特性 |
近似等百分比 转角: 0 ~ 90° |
动力源 |
电动:AC220V 50Hz |
执行器型号 |
3610R系列电子式电动执行器;3410R开关式电动执行器 |
控制信号 |
DC4 ~20mA或DC1~5V;开关接点信号 |
法兰标准 |
GB9115.9-1988; GB9115.11-1988;JB79-59 |
阀体材质 |
ZG230-450;ZG1C18Ni9Ti:ZGoCr17Ni12Mo2Ti |
阀芯材质 |
ZG1C18Ni9Ti:ZGoCr17Ni12Mo2Ti抛光、氮化处理 |
基本误差 |
基本误差:±1%;回差:<1%,死区:0.5% |
允许泄漏量L/h |
软密封:近于零泄漏;硬密封:1×10-5Kv以下 |
标准涂层色 |
深蓝色(环境温度:调节阀-20 ~ +60℃,开关型-25 ~60℃) |
选购附件 |
3610R内置空间加热器,3410R执行器,开度指示信号型式 |
Ø 最大允许压差
3610R电子式电动执行器 (单位:MPa) 表3
类别 |
型号 |
状态 |
公称通径DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
软密封 |
361RSA-05 |
切断 |
5.0 |
2.28 |
1.28 |
0.9 |
|
|
|
|
|
|
|
|
|
|
|
|
调节 |
2.1 |
1.02 |
0.92 |
0.68 |
|
|
|
|
|
|
|
|
|
|
|
|
361RSA-05 |
切断 |
9.0 |
7.5 |
5.0 |
3.8 |
2.4 |
1.8 |
|
|
|
|
|
|
|
|
|
|
调节 |
4.0 |
3.0 |
1.58 |
0.96 |
0.75 |
0.58 |
|
|
|
|
|
|
|
|
|
|
361RSA-05 |
切断 |
|
|
9.0 |
7.0 |
3.8 |
1.57 |
1.36 |
1.16 |
|
|
|
|
|
|
|
|
调节 |
|
|
3.0 |
2.0 |
1.53 |
1.04 |
0.54 |
0.33 |
|
|
|
|
|
|
|
|
361RSA-05 |
切断 |
|
|
|
|
5.6 |
2.3 |
2.29 |
1.28 |
0.83 |
0.6 |
|
|
|
|
|
|
调节 |
|
|
|
|
2.3 |
1.5 |
0.95 |
0.61 |
0.38 |
0.22 |
|
|
|
|
|
|
361RSA-05 |
切断 |
|
|
|
|
|
|
4.5 |
3.33 |
1.87 |
0.98 |
0.48 |
|
|
|
|
|
调节 |
|
|
|
|
|
|
1.8 |
1.60 |
0.9 |
0.33 |
0.13 |
|
|
|
|
|
361RSA-05 |
切断 |
|
|
|
|
|
|
|
5.5 |
3.0 |
1.53 |
0.81 |
0.57 |
0.36 |
|
|
|
调节 |
|
|
|
|
|
|
|
3.0 |
1.4 |
0.65 |
0.38 |
0.22 |
0.15 |
|
|
|
361RSA-05 |
切断 |
|
|
|
|
|
|
|
|
|
2.3 |
1.2 |
1.05 |
0.75 |
0.45 |
0.20 |
0.07 |
调节 |
|
|
|
|
|
|
|
|
|
0.9 |
0.7 |
0.5 |
0.32 |
0.18 |
0.08 |
0.03 |
注:3410R电子式执行器最大允许压差与上表类同。
PN6.4MPa 配电子式电动执行机构外形及连接尺寸 单位:mm 表4
执行器型号 |
DN |
法兰连接尺寸 |
外形尺寸 |
D |
D1 |
d |
n-φ |
L |
L1 |
L2 |
H1 |
B |
φD |
W |
H2 |
3410R
3610R
系列 |
25 |
115 |
85 |
65 |
4-φ14 |
453 |
81 |
52 |
185 |
75 |
225 |
56 |
120 |
32 |
140 |
100 |
76 |
4-φ18 |
473 |
88 |
65 |
185 |
100 |
225 |
56 |
120 |
40 |
150 |
110 |
84 |
4-φ18 |
516 |
88 |
68 |
225 |
100 |
255 |
68 |
155 |
50 |
165 |
125 |
99 |
4-φ18 |
526 |
90 |
76 |
225 |
104 |
255 |
68 |
155 |
65 |
185 |
145 |
118 |
4-φ18 |
568 |
112 |
96 |
225 |
160 |
255 |
68 |
155 |
80 |
200 |
160 |
132 |
8-φ18 |
593 |
121 |
112 |
225 |
160 |
255 |
68 |
155 |
100 |
220 |
180 |
156 |
8-φ18 |
654 |
132 |
122 |
265 |
180 |
335 |
80 |
165 |
125 |
250 |
210 |
184 |
8-φ18 |
701 |
157 |
144 |
265 |
200 |
335 |
80 |
165 |
150 |
285 |
240 |
211 |
8-φ22 |
726 |
172 |
154 |
265 |
230 |
335 |
80 |
165 |
200 |
340 |
295 |
266 |
12-φ22 |
801 |
210 |
191 |
265 |
270 |
335 |
80 |
165 |
250 |
405 |
355 |
319 |
12-φ26 |
1007 |
257 |
210 |
390 |
297 |
470 |
65 |
120 |
300 |
460 |
410 |
370 |
12-φ26 |
1027 |
257 |
230 |
390 |
338 |
470 |
65 |
120 |
350 |
520 |
470 |
429 |
16-φ26 |
1107 |
290 |
277 |
390 |
350 |
470 |
65 |
120 |
400 |
580 |
525 |
480 |
16-φ30 |
1162 |
320 |
302 |
390 |
365 |
470 |
65 |
120 |
450 |
640 |
585 |
548 |
20-φ30 |
1340 |
400 |
380 |
390 |
500 |
470 |
65 |
120 |
500 |
715 |
650 |
609 |
20-φ33 , SPAN> |
1340 |
400 |
380 |
390 |
500 |
470 |
65 |
120 | |
