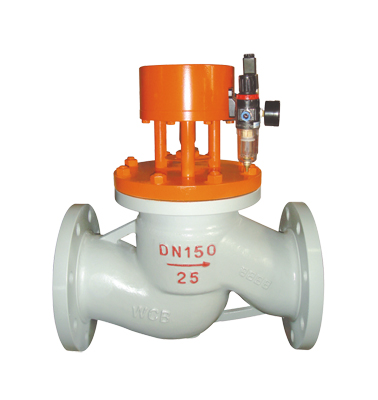

ZQGP气动快速切断阀采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。
切断阀接受来自调节仪表的信号，切断、开启或改变介质流向，达到对压力、流量、液位等工艺参数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和运程控制系统中。
本系列产品有薄膜式、活塞式两种。阀体结构有单座、套筒、双座（二位三通）三种，密封形式有填料密封和波纹管密封两种，产品公称压力等级有PN10、16、40、46四种，公称口径范围DN20～200mm。适用流体温度由-60～450℃。泄漏量等级为IV级或VI级。流量特性为快开。
ZQGP气动切断阀产品特点
◇ 切断阀采用多弹簧执行机构与调节机构用三根立相连，整个高度可减小约30％，重量可减轻约30％。
◇ 阀体按流体力学原理设计成等截面低流阻流道，额定流量系统数增大30％。
◇ 阀内件密封部分有严密型和软密封两种，严密型为堆焊硬质合金，软密封型为质材料制作，关闭进密封性能优良。
◇ 平衡型阀内件，提高了切断阀的许用压差。
◇ 波纹管密封型对移动的阀杆形成完全的密封，堵绝了介质外漏的可能性。
◇ 活塞式执行机构，操作力大，使用压差大。
ZQGP气动切断阀主要零件材料
阀体、密封套筒：HT200、ZG230-450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12MO2Ti
阀芯、阀座：1Cr18Ni9T、 OCr18Ni12MO2Ti、1Cr18Ni9Ti堆焊司太莱合金
套筒、阀塞：1Cr18Ni9T、 OCr18Ni12MO2Ti、1Cr18Ni9Ti堆焊司太莱合金
填料：聚四氟乙烯，柔性石墨
波纹膜片：丁晴橡胶夹增强涤纶织物
弹簧：60Si2Mn
阀杆、推杆：2Cr13、1Cr18Ni9Ti
阀芯、阀塞（软质件）：增强聚四氟乙烯
波纹管：1Cr18Ni9Ti
主要技术参数和性能指标（表一）
|
公称通径DN（mm） |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
额定流量系数（KV） |
单座、双座 |
5 |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
|
套筒 |
|
11 |
20 |
30 |
48 |
75 |
120 |
180 |
300 |
480 |
760 |
|
公称通径（MPa） |
1.0 1.6 4.0 6.4 |
|
额定行程（mm） |
8 |
12 |
20 |
25 |
40 |
50 |
|
有效面积（C㎡） |
ZMQ型 |
100 |
200 |
400 |
600 |
1000 |
|
ZSQ型 |
100 |
125 |
160 |
250 |
|
允许泄漏量 |
硬密封1/h |
一般：10－4×阀额定容量；严密型：单、双座：1.2×10－7,套筒5×10－6×阀额定容量 |
|
软密封 |
VI级 |
|
允许压差
（MPa） |
PZMQ正作用N |
6.4 |
5.09 |
2.91 |
1.85 |
2.18 |
1.33 |
1.52 |
0.99 |
0.62 |
0.60 |
0.69 |
0.39 |
|
|
PZMQ反作用N |
6.4 |
6.4 |
3.88 |
2.47 |
0.91 |
1.77 |
2.03 |
1.32 |
0.83 |
0.80 |
0.92 |
0.52 |
|
|
P
ZSQ
N |
6.4 |
6.1 |
3.5 |
2.3 |
3.0 |
1.9 |
1.9 |
1.5 |
0.93 |
0.84 |
0.65 |
0.47 |
|
|
M
ZQM
S |
公称压力 |
|
ZMQ |
0或250 |
|
ZQM |
0或400～600 | |
