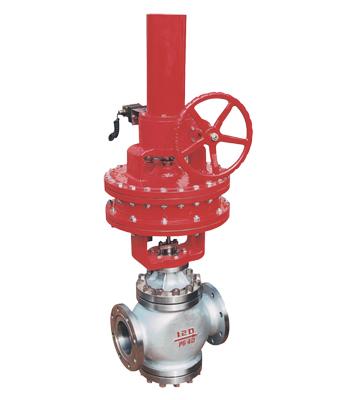

ZSPQ气动快速切断阀

ZSPQ气动快速切断阀详细介绍

订购该产品

ZSPQ气动活塞切断阀由切断机构与气动活塞执行机构组成。切断机构采用直通单座形成，DN20阀芯为单导向，DN25～200阀芯为双导向，具有结构简单、操作方便、使用可靠、快速开闭等特点。主要应用于无杂质、无颗粒的液体、气体介质，要求快速严密关闭，快速放空的自动控制系统中。
产品符合GB/T4213-92。

主要零件材料

零件名称	材料
阀体、阀盖	ZG270-500、ZG1Cr18Ni9Ti
阀杆、阀芯	1Cr18Ni9
密封填料	V型聚四氟乙烯
密封垫	1Cr18Ni9夹石棉板
蜗杆	45
O型密封圈	耐油橡胶
压缩弹簧	60Si2Mn
支架	HT270
蜗轮箱、蜗轮、气缸、轴承盖、活塞	HT200
推杆	2Cr13

型号、规格

类别	软密封	硬密封
类别	常温型	中温型	高温型	低温型
型号	ZSPQ-40	ZSPQ-40G	ZSPQ-40G	ZSPQ-40D
规格	DN20～200

技术参数和性能指标

切断机构主要技术参数

公称通径 mm	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
阀座直径 mm	26	43	43	52	62	79	94	115	145	166	216	可与本公司商洽生产
额定流量系数 Kv	6.5	10	15	25	40	65	100	150	260	350	540	可与本公司商洽生产
公称压力 MPa	4.0(JB/T79·2-94)
行程 mm	16			25		40			60
介质温度 ℃	-16～150(常温)；-60～450(中温)；-60～550（高温）；-250～60（低温）；
流量特性	两位快开式
配执行机构	ZSD-D			ZSD-3		ZSD-5			ZSD-7
法兰尺寸、型式	按JB/T79·2-94凹式（常、中、高温）；按JB/T79·3-94榫槽式（低温）
阀体材质	ZG270-500；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti

活塞执行机构主要技术参数

型号	ZSD-D	ZSD-3	ZSD-5	ZSD-7
活塞直径 mm	150	200	300	400
有效面积 cm²	175	305	700	1245
行程 mm	16	25	40	60
进气孔螺纹	M16×1.5	M20×1.5		M24×2
最大输出力 N	7200	12800	29300	5200
可配附件	空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等
操作气源压力 KPa	500

气动切断阀性能指标

公称通径 mm		20	25	32	40	50	65	80	100	125	150	200
泄漏量滴/min	软密封	0
	硬密封	1	3				5			7		9
切断时间 S		1～2					2～4
额定行程偏差%		+10

注：泄漏量试验介质为水

允许压差 MPa

公称通径 mm		20	25	32	40	50	65	80	100	125	150	200
允许压差	气开	4.0					4.0	4.0	2.8	3.5	2.4
允许压差	气关	4.0					2.5	1.7	1.0	1.1	0.8	0.6

常温型气动活塞切断阀外形尺寸

公称通径	L	H2	带手轮				不带手轮
公称通径	L	H2	H	H1	H3	重量kg	H	H1	重量kg
20	180	53	662	447	222	39	574	359	26
25	190	111	732			46	644		33
32	210	117	744			48	656		35
40	230	131	885	570	280	85	778	463	61
50	255	146	915	570	280	89	808	463	65
65	285	181	1131	706	389	135	969	542	97
80	310	190	1147			143	983		99
100	355	194	1155			163	991		109
125	425	256	1588	1022		305	1305	739	218
150	460	266	1608			331	1325		244
200	560	289	1659			445	1376		358

中温型气动活塞切断阀外形尺寸

公称通径	L	H2	带手轮				不带手轮
公称通径	L	H2	H	H1	H3	重量kg	H	H1	重量kg
20	180	53	813	447	222	43	725	359	30
25	190	111	883			52	795		39
32	210	117	895			54	807		41
40	230	131	1036	570	280	90	929	463	66
50	255	146	1066	570	280	95	969	463	71
65	285	181	1296	706	389	145	1132	542	101
80	310	190	1310			155	1146		111
100	355	194	1318			172	1154		128
125	425	256	1803	1022		327	1520	739	240
150	460	266	1823			356	1540		269
200	560	289	1874			464	1591		377

低温型气动活塞切断阀外形尺寸

公称通径	L	H2	H3	-100℃				-200℃				-250℃
				带手轮		不带手轮		带手轮		不带手轮		带手轮		不带手轮
				H1	H	H1	H	H1	H	H1	H	H1	H	H1	H
20	180	53	222	500	1127	500	1039	700	1237	700	1239	900	1527	900	1439
25	190	111		500	1181	500	1093	700	1381	700	1293	900	1581	900	1491
32	210	117		500	1193	500	1105	700	1393	700	1305	900	1593	900	1505
40	230	131	280	500	1310	500	1203	700	1510	700	1403	900	1710	900	1603
50	255	146		500	1335	500	1228	700	1535	700	1428	900	1735	900	1628
65	285	181		600	1554	600	1447	800	1754	800	1647	1000	1954	1000	1847
80	310	190		600	1565	600	1458	800	1765	800	1658	1000	1965	1000	1858
100	355	194		600	1569	600	1462	800	1769	800	1662	1000	1769	1000	1862
125	425	256	378	700	1942	700	1809	900	2142	900	2009	1100	2342	1100	2209
150	460	266		700	1952	700	1819	900	2152	900	2019	1100	2352	1100	2219
200	560	289		700	1982	700	1849	900	2182	900	2049	1100	2382	1100	2249

许用介质压力和工作温度的关系

阀体材质	公称压力为4.0MPa介质工作温度℃
	200	250	300	350	＜400	＜425	＜450	＜475	＜500	＜510	＜525	＜550
	最大工作压力MPa
ZG270-500 ZG1Cr18Ni9Ti	4.0	3.7	3.3	3.0	2.8	2.3	1.8
ZG270-500 ZG1Cr18Ni9Ti				4.0	3.6	3.4	3.2	2.8	2.2	2.0	1.7	1.4
