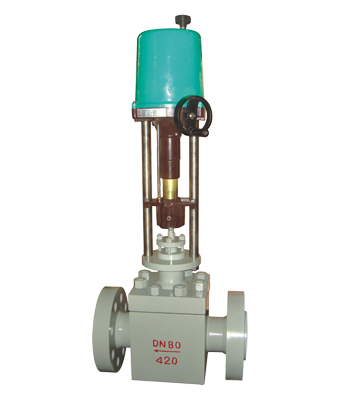

T948Y电动多级高压笼式调节阀采用的是多级笼式对称小孔套筒组成的流道调节阀,完全控制了流过阀内的介质的流速,大幅度的降低了高压气体或者蒸汽在阀内产生的噪音,稳定的多级别降压有效使液体不会产生气蚀,是使用在高压介质场所性能稳定的控制阀,可选择多弹簧气动簿膜机构或电动执行机构等。
技术参数及性能:
阀体部分:
阀体型式: |
直通铸造球型阀 |
公称通径: |
DN20 、25 、32 、40 、50 、65 、80 、100 、200 |
公称压力: |
PN 16、20、32Mpa |
ANSI 900、1500、2500Lb |
连接方式: |
法兰:FF、RF、RTJ、等 |
螺纹:(适用于 1”以下) |
焊接:SW、BW |
法兰距: |
符合IEC 534 |
阀盖形式: |
标准型、加长型(散热、低温、波纹管密封) |
填 料: |
V型聚四氟乙烯、柔性石墨填料等 |
密封垫: |
金属夹石墨密封垫 |
执行机构: |
气动:多弹簧执行机构 |
电动:3810L系列 、PSL系列 |
阀内部件:
阀芯型式: |
单座笼式 |
流量特性: |
等百分比、线性 、快开 |
内件材质: |
标准材质组合及使用温度、压力范围请参阅附录 |
表1.可提供的用户选择
阀体 |
型式 |
直通 |
阀盖 |
型式 |
标准、加长型 |
材质 |
WCB、WC9、304、316等 |
材质 |
WCB、WC9、304、316等 |
阀芯 |
特性 |
直线、等百分比、快开 |
填料 |
“V”型PTFE、柔性石墨、波纹管 |
材质 |
304、304+STL/PTFE、316、316+STL/PTFE |
执行器 |
气动:见表6 |
电动:见表6 |
定位器 |
电气阀门定位器、智能型数字定位器 |
附件 |
电磁阀、阀位反馈器、手操机构、保位阀、空气过滤减压器等 | 材料及内部结构
表2.本体材质为碳钢
1 |
底座 |
25 |
LF2 |
F22 |
2 |
螺母 |
25 |
35 |
25Cr2Mo1VA |
3 |
螺栓 |
35 |
40MnB |
25Cr2Mo1VA |
4 |
垫片 |
316+石墨/PTFE |
5 |
阀体 |
25 |
LF2 |
F22 |
6 |
阀座 |
304 |
304 |
304 |
7 |
阀芯(杆) |
304 |
304 |
304 |
8 |
螺栓 |
35 |
40MnB |
25Cr2Mo1VA |
9 |
螺母 |
25 |
35 |
25Cr2Mo1VA |
10 |
垫片 |
316+石墨/PTFE |
11 |
填料垫 |
304 |
304 |
304 |
12 |
填料 |
PTFE/柔性石墨 |
13 |
阀盖 |
25 |
LF2 |
F22 |
14 |
压套 |
304 |
304 |
304 |
15 |
压盖 |
25 |
LF2 |
F22 |
16 |
螺栓 |
35 |
40MnB |
25Cr2Mo1VA |
17 |
螺母 |
25 |
35 |
25Cr2Mo1VA |
表3.本体材质为不锈钢
1 |
底座 |
CF8 |
CF8M |
CF3M |
2 |
螺母 |
304 |
316 |
316L |
3 |
螺栓 |
304 |
316 |
316L |
4 |
垫片 |
316+石墨/PTFE |
5 |
阀体 |
CF8 |
CF8M |
CF3M |
6 |
阀座 |
304 |
316 |
316L |
7 |
阀芯(杆) |
304 |
316 |
316L |
8 |
螺栓 |
304 |
316 |
316L |
9 |
螺母 |
304 |
316 |
316L |
10 |
垫片 |
316+石墨/PTFE |
11 |
填料垫 |
304 |
316 |
316L |
12 |
填料 |
PTFE/柔性石墨 |
13 |
阀盖 |
CF8 |
CF8M |
CF3M |
14 |
压套 |
304 |
316 |
316L |
15 |
压盖 |
CF8 |
CF8M |
CF3M |
16 |
螺栓 |
304 |
316 |
316L |
17 |
螺母 |
304 |
316 |
316L | |
|
注:
1、以上为标准的配置结构,阀座为金属对金属,还可提供用斯太莱合金涂层的硬化阀内件。针对具体使用温度,我们有更加合理的螺栓螺母选择。
2、PTFE V形环阀杆填料是的标准配置也可选用柔性石墨。
3、标准的阀体材料是碳钢和不锈钢,还可以提供多种用于高腐蚀性应用场合的合金材料。
4.T948Y电动多级高压笼式调节阀公称压力ANSIClass900、1500控制阀尺寸、行程、额定Cv值
公称通径Inch(mm) |
阀芯尺寸(mm) |
行程 (mm) |
多级降压式套筒的降压级数 套筒材质:SUS316 |
1Lev |
2Lev |
3Lev |
4Lev |
5Lev |
6Lev |
7Lev |
8Lev |
1”(25) |
16 |
20 |
7.0 |
5.3 |
4.6 |
4.1 |
3.7 |
3.4 |
3.0 |
2.5 |
1.5”(40) |
25 |
20 |
18.7 |
11.5 |
10.5 |
8.6 |
7.6 |
6.9 |
5.9 |
4.7 |
2”(50) |
32 |
25 |
33.0 |
14.2 |
12.7 |
11.9 |
10.9 |
9.8 |
7.6 |
6.9 |
3”(80) |
50 |
30 |
83.0 |
53.0 |
46.0 |
42.6 |
38.6 |
34.1 |
30.1 |
24.3 |
4”(100) |
65 |
40 |
122.0 |
70.0 |
62.0 |
57.0 |
50.0 |
48.5 |
40.2 |
35.5 |
6”(150) |
100 |
50 |
308.0 |
150.0 |
130.0 |
118.0 |
102.0 |
96.0 |
82.0 |
76.0 |
8”(200) |
125 |
60 |
407.0 |
205.0 |
185.0 |
166.0 |
143.0 |
133.0 |
120. |
104.0 |
本表额定Cv值仅做参考用,高压差阀门设计CV大多根据工艺参数量体设计,请向本公司技术部咨询。
5.T948Y电动多级高压笼式调节阀公称压力ANSIClass2500控制阀尺寸、行程、额定Cv值
公称通径Inch(mm) |
阀芯尺寸(mm) |
行程 (mm) |
多级降压式套筒的降压级数 套筒材质:SUS316 |
1Lev |
2Lev |
3Lev |
4Lev |
6Lev |
7Lev |
8Lev |
1”(25) |
16 |
20 |
7.0 |
5.3 |
4.6 |
4.1 |
3.4 |
3.0 |
2.5 |
1.5”(40) |
25 |
20 |
18.7 |
11.5 |
10.5 |
8.6 |
6.9 |
5.9 |
4.7 |
2”(50) |
32 |
25 |
33.0 |
14.2 |
12.7 |
11.9 |
9.8 |
7.6 |
6.9 |
3”(80) |
50 |
30 |
83.0 |
53.0 |
46.0 |
42.6 |
34.1 |
30.1 |
24.3 |
4”(100) |
65 |
40 |
122.0 |
70.0 |
62.0 |
57.0 |
48.5 |
40.2 |
35.5 |
6”(150) |
100 |
50 |
308.0 |
150.0 |
130.0 |
118.0 |
96.0 |
82.0 |
76.0 |
8”(200) |
125 |
60 |
407.0 |
205.0 |
185.0 |
166.0 |
133.0 |
120.0 |
104.0 |
本表额定Cv值仅做参考用,高压差阀门设计CV大多根据工艺参数量体设计,请向本公司技术部咨询。
表6-控制阀外形尺寸
阀门尺寸 |
L |
电动 |
inch |
mm |
PN100-320 |
PN420 |
H1mm |
H2mm |
Amm |
1” |
25 |
279 |
318 |
150 |
805 |
270 |
11/2” |
40 |
330 |
359 |
160 |
815 |
270 |
2” |
50 |
375 |
400 |
160 |
815 |
270 |
3” |
80 |
460 |
498 |
175 |
885 |
310 |
4” |
100 |
530 |
575 |
200 |
910 |
310 |
6” |
150 |
768 |
819 |
230 |
1040 |
350 |
8” |
200 |
832 |
1029 |
270 |
1080 |
350 |
由于产品改进和技术创新或者一些特殊要求,各种阀门的连接尺寸可能会有所变化,请联系本公司技术部门,以得到最新的产品资料。我们也可按照你的现场要求定做特殊的结构尺寸的阀门。阀门的法兰焊接坡口等尺寸连接按照各种标准的想关要求。 |
