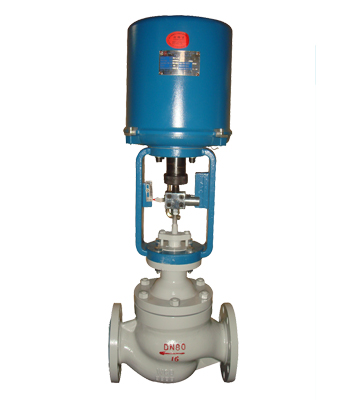

ZDLP型电子式电动单座调节阀配用3601L系列电子式直行程电动执行机构.具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点.广泛应用于精确控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位保持在给定值.特别适用于压差较大,允许泄漏量也较大且不是很清洁的介质场合.
本系列产品有标准型、波纹管密封型、夹套保温型等多种品种.产品公称压力等级有PN16、40、64;公称通径范围DN25~400.适用流体温度有-250℃~+560℃范围内多种档次.泄漏量标准为Ⅱ级或Ⅳ级.流量特性为线性或等百分比.多种多样的品种规格可供选择
ZDLP电动单座调节阀主要零件材料:
阀体、阀盖：HT200、ZG230~450、ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti、司钛莱合金堆焊
填 料：聚四氟乙烯、柔性石墨、不锈钢波纹管
垫 片：橡胶石棉板、1cr18Ni9Ti、石墨缠绕垫片
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬 套：2Cr13
主要技术参数:
|
公称通径mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
400 |
|
阀座通径mm |
20 |
26 |
32 |
40 |
50 |
66 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
额定流量系数kv
|
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1000 |
1600 |
2700 |
|
公称压力（MPa） |
0.6,1.6， 2.5， 4.0， 6.4 |
|
行程（mm） |
10 |
16 |
25 |
40 |
60 |
100 |
|
流量特性 |
直线，等百分比，快开 |
|
工作温度℃ |
-40～230℃（常温型），散热片式230～450℃（中温型），特殊订货-100～600℃ |
|
法兰尺寸 |
符合JB78-59、JB79-59标准，可按JB/79.1-94、JB、ANSI、JIS、DIN 等标准订货生产 |
|
阀体材质 |
WCB（ZG230-450）、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M |
|
阀芯材质 |
1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti |
|
阀体型式 |
直通双座铸造球型阀 |
|
上阀盖型式 |
普通式（常温），热片式（中温），长颈式（低温） |
|
阀体允许压差 |
≤公称压力 |
4.0 |
3.4 |
|
|
配用电动执行机构型号 |
PSL |
PSL-201 |
PSL-202 |
PSL-204 |
PSL-208 |
PSL-312 |
PSL325 |
|
361L |
361LSA-08 |
361LSA-20 |
361LSB-30 |
361LSB-50 |
361LSC-65 |
361LSC-99 |
|
防爆型 |
361LXA-20 |
361LXB-30 |
361LXB-50 |
|
外形尺寸:
|
公通径（mm） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L（mm） |
PN1.6MPa |
185 |
200 |
220 |
250 |
275 |
300 |
350 |
410 |
450 |
550 |
670 |
770 |
|
PN4.0MPa |
190 |
210 |
230 |
255 |
285 |
310 |
355 |
425 |
460 |
560 |
740 |
805 |
|
PN6.4MPa |
200 |
210 |
235 |
265 |
295 |
320 |
370 |
440 |
475 |
570 |
750 |
820 |
|
H1（mm） |
117 |
120 |
139 |
144 |
188 |
208 |
220 |
268 |
278 |
320 |
441 |
503 |
|
配PSL |
H
（mm） |
普通型 |
907 |
910 |
955 |
960 |
1112 |
1122 |
1134 |
1213 |
1223 |
1265 |
1813 |
1889 |
|
散热片型 |
1037 |
1040 |
1085 |
1090 |
1275 |
1285 |
1297 |
1412 |
1422 |
1464 |
1058 |
2134 |
|
D（mm） |
176 |
225 |
|
重量（KG） |
22.5 |
24.5 |
35.5 |
39.5 |
72 |
85 |
122 |
181 |
237 |
378 |
680 |
840 |
|
配361L |
H（mm） |
普通型 |
670 |
673 |
840 |
845 |
1037 |
1047 |
1059 |
1293 |
1303 |
1345 |
1538 |
1614 |
|
散热片型 |
800 |
803 |
970 |
975 |
1200 |
1210 |
1222 |
1492 |
1502 |
1544 |
1783 |
1859 |
|
D（mm） |
225 |
310 |
|
重量（KG） |
30 |
32 |
51 |
55 |
87 |
100 |
137 |
194 |
250 |
391 |
720 |
880 | |
