T947电动套筒调节阀
 |
| |
|
| T947电动套筒调节阀详细介绍 |
订购该产品 |

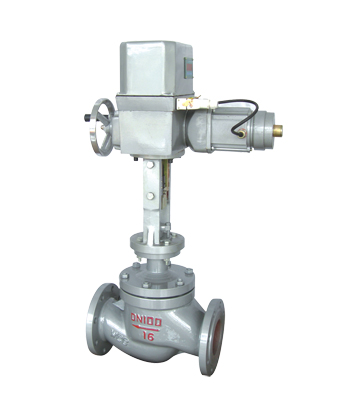

T947电动套筒调节阀由DKZ型系列直行程电动执行机构和套筒阀两部分组成。以单相交流220V电源为动力，接受0~10mA或4~20mA直流信号，自动地控制调节阀开度，从而达到对压力、温度、流量、液位等工艺参数的连续调节。
该产品具有比双座阀大的流量系数，且允许压差大，稳定性好，工作时不易产生振动，适用性强等优点，广泛地应用于电力、冶金、石油、化工、轻工等工业部门的自动控制系统。
特点:
阀体按流体力学原理设计的等截面低流阻流道，额定流量系数增大30%。
可调节范围大，固有可调比为50，流量特性有直线和等百分比。
电动套筒调节阀阀塞设有上、下方的均压孔，不平衡力小，阀稳定性好，套筒互换性强，使用压差大。
调节切断型采用软密封结构阀芯，达VI级泄漏标准（零泄漏）。
伺服放大器采用深度动态负反馈，可提高自动调节精度。
电动操作器有多种形式，可适用于4~20mA.DC或0~10mA.DC。
电子型电动调节阀可直接由电流信号控制阀门开度，无需伺服放大器。
波纹管密封型调节阀对移动的阀杆形成完全的密封，堵绝流体外漏。
T947电动套筒调节阀主要零件材料:
|
阀体材料 |
材料牌号 |
公称压力（MPa） |
适用温度范围（℃） |
|
常温型 |
热片型 |
|
铸钢 |
ZG230~450 |
4.0，6.4 |
-40~250 |
-40~450 |
|
铸不锈钢 |
ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti |
4.0，6.4 |
-40~250 |
-60~450 |
T947电动套筒调节阀主要技术参数:
|
公称通径DN（mm） |
25 |
40 |
50 |
80 |
100 |
150 |
200 |
|
额定流量系数Kv |
全量 |
15 |
35 |
50 |
125 |
190 |
400 |
630 |
|
0.6 |
9 |
20 |
30 |
75 |
115 |
240 |
350 |
|
流量特性 |
直线、等百分比 |
|
公称压力PN（MPa） |
1.6，4.0，6.4 |
|
连接型式 |
法兰连接：PN1.6按JB79-59标准 |
|
配用执行机构型号 |
DKZ-310 |
DKZ-410 |
DKZ-410 |
|
出抽推力（N） |
4000 |
6400 |
6400 |
|
行程L（mm） |
16 |
25 |
40 |
60 |
|
全行程时间（S） |
12.5 |
20 |
32 |
40 |
|
作用方式 |
电开式（K）常用；电关式（B） |
|
输入信号 |
0~10mA 4~20mA DC |
|
供电电源 |
220V；50~60Hz |
|
固有可调比R |
30：1 |
T947电动套筒调节阀主要技术性能指标
|
项目 |
技术性能指标 |
|
基本误差% |
≤±5 |
|
回差% |
≤3 |
|
死区% |
≤5 |
|
泄漏量 |
0.01%×阀额定容量 |
|
额定流量系数误差% |
≤±10 | |
|
|
|
