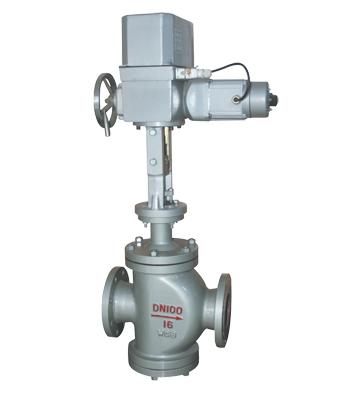

ZAZP电动双座、单座调节阀

ZAZP电动双座、单座调节阀详细介绍

订购该产品

ZAZP、ZAZN 、ZAZM型电动（单座、双座、套筒）调节阀，是DKZ型电动单元组合仪表中的执行单元，它是生产过程自动调节系统中的重要环节之一，它以AC220V电源电压为动作力，接受统一标准信号0~10mA DC或4~20mADC，将此转为与输入信号相对应的上下位移，自动地操纵阀门，改变阀门的开度位移，从而达到对工艺管路流体介质如压力、流量、温度、液位等参数的自动调节控制。本系列产品广泛应用于化工、石油、冶金、电站、轻纺、造纸和制药等工业生产过程的自动化调节和远程控制。有标准型、波纹管密封型、夹套保温型等品种。产品压力等级有PN1.6 4.0 6.4MPa；公称通径DN20~300mm；适用流体温度有-40~+450℃；按温度高低配用不同阀盖可分常温型、高温型；流量特性有等百分比（对数）性、直线性

二、电动调节阀主要零件材料

材料代号		C（WCB）	P（304）	R（316）
主要零件	阀体、阀盖	WCB（ZG230-450）	ZG1Cr18Ni9Ti（304）	ZG1Cr18Ni12Mo2Ti（316）
	阀芯、阀座	1Cr18Ni9Ti（304）或司钛莱合金堆焊	1Cr18Ni9Ti（304）或司钛莱合金堆焊	1Cr18Ni12Mo2Ti(316)或司钛莱合金堆焊
	阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	填料	V型聚四氟乙烯（F4）、柔性石墨、不锈钢波纹管
	垫片	增强聚四氟乙烯（F4）、不锈钢垫片、金属石墨缠绕垫片
	推杆、衬套	2Cr13
适用工况	适用介质	水蒸汽油品类气液体	硝酸碱类腐蚀性气液体	醋酸类等腐蚀性气液体
	常温型	-30～+250 F4：≤200℃	-40～+250 F4：≤200℃	-40～+250℃ F4：≤200℃
	高温型	-30～+450℃	-40～+450℃	-40～+4500℃

三、电动调节阀主要技术参数

公称通径mm			20	25	32	40	50	65	80	100	125	150	200	250	300
阀座直径mm			20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数Kv	单座		5	8	12	20	32	50	80	120	200	280	450	800	1200
	双座			10	16	25	40	63	100	160	250	400	630	1000	1600
	套筒	全量		15		35	50		125	190		400	630
	套筒	0.6		9		20	30		75	115		240	350
额定行程L（mm）			10	16		25		40			60			100
执行器型号			DKZ-310	DKZ-310		DKZ-310		DKZ-410			DKZ-410/510			DKZ-510
出轴推力Nm			4000	4000		4000		6400			6400/16000			16000
全行程时间S			8	12.5		20		32			48/37			62
电源电压			AC220V 50Hz
输入信号			4～20mA DC 0～10mA DC
输入阻抗			Ⅱ型：200Ω　Ⅲ型：250Ω
作用模式			电开式（K）型、电关式（B）型
流量特性			等百分比、直线、快开性
允许泄漏量（L/h）			单座≤10-4×阀额定容量；双座≤10-3×额定容量；套筒:≤10-3×阀额定容量
固有可调比R			30:1
公称压力PN(MPa)			1.6 2.5 4.0 6.4

四、电动调节阀主要性能指标

项目		指标
基本误差％		≤±5.0
回差％		≤3.0
死区％		≤3.0
泄漏量	单座阀	10-4×阀的额定容量
	双座阀	10-3×阀的额定容量
	套筒阀	10-3×阀的额定容量

五、电动调节阀允许压差 MPa

双座、套筒阀一般可承受≤公称压力值，单座调节阀差压可参考下表先用

使用情况						阀芯处于流开状态，关闭时阀后压力P2＝0
公称通径 DN(mm)	阀座直径 DN(mm)				执行机构有效推力（N）	允许压差(MPa)
						电动单座调节阀
						PN1.6(MPa)		PN6.4(MPa)
20	10	12	15	20	400,1000,2500	公称压力		3.8	2.7	1.7	1.0
20	10	12	15	20	400,1000,2500	公称压力		公称压力		4.3	2.5
25	26				400,1000,2500	0.5	公称压力	0.6		3.6
32	32				400,1000,2500	0.4	公称压力	0.4		2.3
40	40				400,1000 2500，6400	0.7	1.0	0.7		1.5
50	50				400,1000 2500，6400	0.5	1.0	0.5		1.0
65	66				6400，16000	1.4		1.4
80	80					1.0		1.0
100	100					0.6		0.6
125	125				6400，16000	0.5	1.0	0.5		1.0
150	150					0.3	0.7	0.3		0.7
200	200					0.2	0.4	0.2		0.4
250	250				16000	0.3		0.3
300	300				16000	0.2		0.2

六、电动调节阀外形尺寸

电动单座、套筒调节阀

公称通径 DN	A 执行器宽	B	L			H				H1
			L			ZAZP单座		ZAZN双座		H1
			PN1.6	PN4.0	PN6.4	普通型	热片型	普通型	热片型	ZAZP	ZAZM
20	230	460	180	185	190	653	804	/	/	65	65
25			185	190	205	665	816	670	937	99	99
32			200	210	220	671	822	673	943	105	105
40			220	230	240	683	834	693	982	116	116
50	230	530	250	255	265	698	849	698	992	131	131
65			275	285	295	789	949	799	1147	165	165
80			305	310	325	792	952	809	1177	173	173
100			350	355	370	796	956	821	1207	177	177
125	260	630	410	425	440	847	1062	872	1357	225	225
150			450	460	475	855	1070	882	1377	233	233
200			550	560	570	894	1109	924	1459	272	272
250			670	660	670	1156	1368	1156	1368	422	422
300			740	785	800	1215	1427	1215	1427	484	484

电动双座调节阀

公称通径 DN	L(mm)			A	B	H(mm)		H1(mm)
公称通径 DN	PN16	PN40	PN64	A	B	普通型	热片型	H1(mm)
25	184	197	230	230	460	668	819	104
32	200	210	220			668	819	107
40	222	235	260			684	835	126
50	254	267	300			684	835	131
65	275	285	295	230	530	725	850	175
80	295	317	380			785	946	190
100	350	368	430			795	946	202
125	410	425	440	260	630	872	1080	250
150	480	473	550			945	1160	260
200	600	615	650			945	1160	302
250	650	670	690			1050	1320	422
300	740	770	800			1145	1320	484
