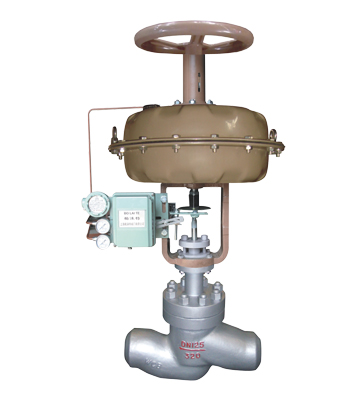

T668H型气动高压调节阀使用于锅炉喷水减温器的喷水管的上，用来调节喷水量，以达到调节锅炉过热器或再热气温的目的。

型 式 直通焊接式铸造球形阀
公称通径 20、25、32、40、50、65、80、100、150、200mm
公称压力 ANSI 900、1500、2500 JIS63K
连接型式 法兰连接：RF、RJ
法兰标准：JIS B2201-1984、ANSI B16.5-1981等
焊接连接：嵌接焊SW（40～80mm） 对接焊BW（80～200mm）
材 料 铸钢（ZG230-450）、CrMo钢
不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）等
上 阀 盖 常温型（P）：-5～+230℃ 伸长Ⅰ型（EⅠ）：+230～+566℃
注：工作温度不准超过各种材料的允许范围
压盖型式 螺栓压紧式
填 料 石棉编织填料、石墨填料

T668H型气动高压调节阀阀内组件
阀芯型式 金属阀座的压力平衡结构
材 料 不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）
不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

T668H型气动高压调节阀执行机构
型 式 HA多弹簧薄膜执行机构
膜片材料 丁睛橡胶夹尼龙布
弹簧范围 40～200、80～240kPa
供气压力 280～400kPa
气源接口 Rc 1 4
环境温度 -30～+70℃

阀作用型式 气关式或气开式

附 件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

T668H型气动高压调节阀性 能
泄 漏 量 金属阀座：小于阀额定容量的0.1%，符合ANSI B16.104-1976Ⅲ级
回 差 带定位器：小于全行程的1%
基本误差 带定位器：小于全行程的±1%
注：采用标准的V型聚四氟乙烯填料时

可调范围 50：1
