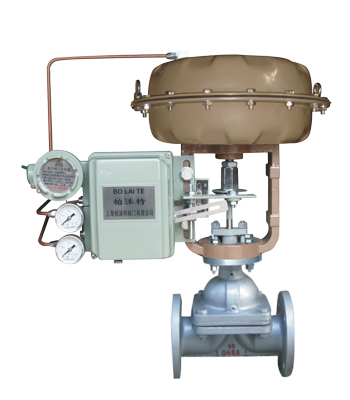

ZXT气动隔膜阀
 |
| |
|
| ZXT气动隔膜阀详细介绍 |
订购该产品 |
ZXT、ZST气动薄膜、活塞式隔膜调节阀（简称气动隔膜阀）采用隔膜与阀体间“山”形凸出面进行密封，与外界隔离（无填料函），阀体流路简单、平滑、可复盖防腐层，特别适合于要求耐腐蚀、剧毒场合。
本系列产品公称压力等级有0.6、1.0MPa，阀体口径范围由20~200mm，适用温度范围在150℃以内，泄漏量为零。
ZXT型采用多弹簧执行机构，高度及重量均可减小30%。
阀体内表面有多种材料涂复层，避免介质直接接触，承受强阀腐蚀性介质的腐蚀。
阀门关闭时，内、外泄漏量为零，特别适合于剧毒介质或不允许污染介质的阀节。
流路简单，阻力小，额定流量系数比同口径单座，套筒调节阀大。
技术参数：
|
称通径DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
额定流量系数Kv |
无衬里 |
9.8 |
19 |
32 |
48 |
63 |
108 |
158 |
270 |
360 |
518 |
1114 |
|
有衬里 |
7.8 |
17 |
28 |
41 |
55 |
87 |
127 |
240 |
311 |
415 |
1121 |
|
额定行程L（mm） |
8 |
10 |
12 |
16 |
24 |
30 |
34 |
36 |
44 |
55 |
65 |
|
膜片有效面积Ae(cm2) |
280 |
400 |
600 |
1000 |
|
活塞直径(mm) |
100 |
125 |
160 |
250 |
|
公称压力PN(MPa) |
0.6 1.0 |
|
固有流量特性 |
近似等百分 |
|
工作温度（℃） |
≤150 |
|
信号范围Pr(KPa) |
20~100、40~200、400~600 |
|
允许泄漏量 |
在允许压差范围内泄漏量为零 | 表中所列执行机构为标准配置，可根据工艺要求选配。 |
|
|
|
