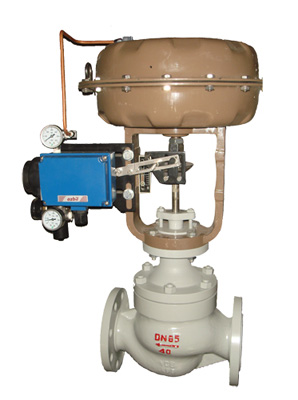

ZJHP气动单座调节阀采用顶部导向结构,配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。气动薄膜调节阀广泛应用于精确控制气体、液体等介质的工艺参数对压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小且阀前后压差不大的场合。
ZJHP气动单座调节阀特点: 1.采用平衡式阀芯结构,轴向不平衡力小,允许压差大,稳定性好。 2.套筒互换性强,拆装方便,容易维修。 3.全金属阀芯结构适用多种工作场合,达到IV级泄漏标准,ZXMQ型软密封结构阀芯达到VI级泄漏标准。 4.阀体按流体力学原理设计成等截面低流阻流道,可调范围大,固有可调比为50,额定流量系数增大30%。 5.执行机构采用多弹簧结构,高度减少30%。重量减轻30%。 6.ZJHPW型波纹管密封型调节阀,对移动的阀杆形成了完全的密封,堵绝流体外漏。 7.ZJHPJ型调节阀带有保温夹套,用于流体冷却后易结晶、凝固造成堵塞的场合
ZJHP气动单座调节阀主要零件材料: 阀体、阀盖:HT200、ZG230-450、ZGlCr18Ni9Ti 阀芯、阀座:1Cr18Ni9Ti、司钛莱合金堆焊 软密封阀芯:增强聚四氟乙烯 填料:聚四氟乙烯、柔性石墨、不锈钢波纹管 垫片:橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片 膜盖:A3 波纹膜片:丁腈橡胶夹增强涤纶织物 弹簧:60Si2Mn 阀杆、推杆:2Cr13、1Cr18Ni9Ti 衬套:2Cr13
主要技术参数:
公称通径 DN mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
额定流量系数Kv |
直线 |
6.9 |
11 |
17.4 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
等百分比 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
额定行程 L(mm) |
16 |
25 |
40 |
60 |
膜片有效面积 (cm2) |
280 |
400 |
600 |
1000 |
信号范围 (kPa) |
20 ~ 100 、 40 ~ 200 、80 ~ 240 |
气源压力 (MPa) |
0.14 、 0.25 |
固有流量特性 |
直线、等百分比 |
固有可调比 |
50 |
允许泄漏量 |
硬阀座不平衡型: IV 级 软阀座: VI 级 |
公称压力 PN(MPa) |
1.0 、 1.6 、 4.0 、 6.4 |
工作温度 ( ℃ ) |
常温型 |
-20 ~ 200 、 -40 ~ 250 、 -60 ~ 250 |
散热型 |
-40 ~ 450 、 -60 ~ 450 |
高温型 |
300 ~ 560 |
低温型 |
-60 ~ -100 、 -100 ~ -200 、 -200 ~ -250 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
本产品性能指标贯彻GB/T4213-92标准
外形尺寸表
公称通径 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
A |
282 |
308 |
394 |
498 |
L |
PN16 , 40 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
PN64 |
230 |
230 |
260 |
260 |
300 |
340 |
380 |
430 |
500 |
550 |
650 |
H 1 |
PN16 |
52.5 |
57.5 |
70 |
75 |
82.5 |
92.5 |
100 |
110 |
125 |
142.5 |
170 |
PN40 |
52.5 |
57.5 |
70 |
75 |
82.5 |
92.5 |
100 |
117.5 |
135 |
150 |
187.5 |
PN64 |
65 |
70 |
77.5 |
85 |
90 |
102.5 |
107.5 |
125 |
147.5 |
172.5 |
207.5 |
H |
标准型 |
PN16 |
429 |
438 |
474 |
477 |
502 |
626 |
662 |
687 |
836 |
896 |
987 |
PN40 |
429 |
438 |
474 |
477 |
502 |
626 |
662 |
695 |
845 |
896 |
1000 |
PN64 |
456 |
468 |
511 |
525 |
535 |
663 |
673 |
705 |
868 |
958 |
1260 |
散热高温型 |
570 |
570 |
610 |
610 |
630 |
730 |
810 |
820 |
960 |
1090 |
1180 | |
